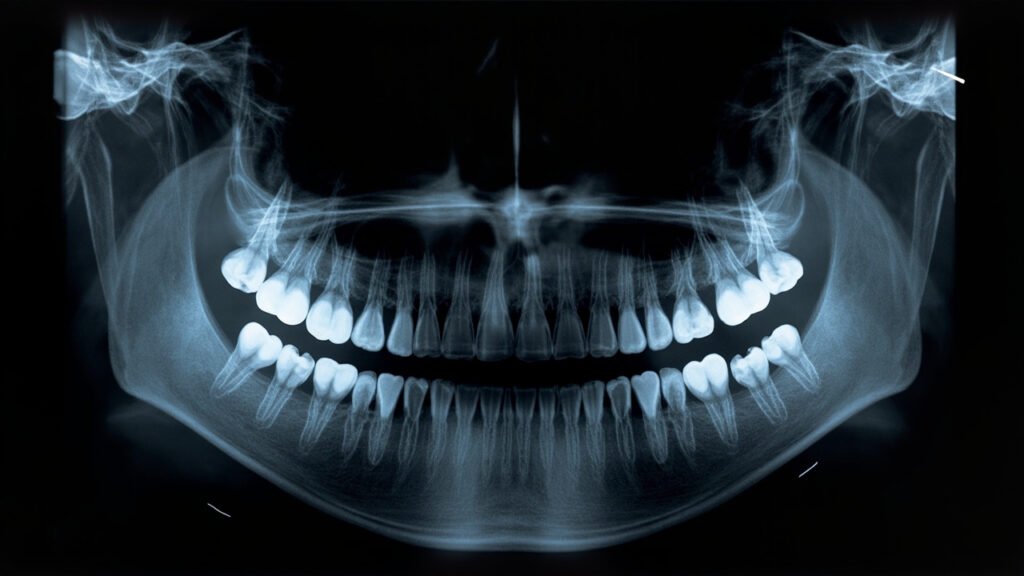

La radiographie panoramique dentaire, également connue sous le nom d’orthopantomogramme, constitue un outil fondamental dans l’arsenal diagnostique du chirurgien-dentiste moderne. Cette technique d’imagerie dentaire offre une vision globale des arcades dentaires et des structures maxillo-faciales environnantes, permettant un diagnostic radiologique dentaire complet. Dans cet article, nous explorerons en profondeur les principes techniques, les applications cliniques et les avancées récentes de cette modalité d’imagerie essentielle à la pratique dentaire quotidienne.
Principes techniques de la radiographie panoramique dentaire
La technique d’imagerie panoramique repose sur un principe tomographique curviligne qui permet d’obtenir une représentation bidimensionnelle déployée des arcades dentaires. Comprendre ses fondements est essentiel pour optimiser son utilisation clinique et interpréter correctement les images obtenues.
Génération des rayons X et acquisition de l’image
Le système d’imagerie dentaire panoramique utilise un tube à rayons X qui génère un faisceau étroit grâce à une collimation spécifique. Ce tube effectue une rotation synchronisée avec le récepteur d’image autour de la tête du patient, suivant une trajectoire qui correspond approximativement à la forme des arcades dentaires.
Les rayons X sont produits lorsque des électrons accélérés par une haute tension (généralement entre 60 et 90 kV) percutent une cible métallique, généralement en tungstène. Cette interaction produit deux types de rayonnements :
- Le rayonnement de freinage (Bremsstrahlung), qui génère un spectre continu de rayons X
- Les rayons X caractéristiques, émis lorsque les électrons des couches externes comblent les lacunes créées dans les couches internes des atomes de la cible
L’efficacité de production des rayons X étant faible (environ 1%), la majorité de l’énergie est convertie en chaleur, nécessitant un système de refroidissement efficace pour le tube à rayons X.
Concept du plan focal et géométrie d’acquisition
L’une des particularités de la radiographie panoramique est l’existence d’un « couloir focal » ou « focal trough » – une zone tridimensionnelle en forme de fer à cheval où les structures sont imagées avec netteté. Les structures situées en dehors de ce couloir apparaissent floues ou déformées sur l’image finale.
La géométrie d’acquisition implique :
- Une rotation synchronisée du tube à rayons X et du récepteur d’image
- Un centre de rotation variable qui se déplace pendant l’acquisition
- Une collimation étroite qui limite l’exposition aux seules zones d’intérêt
Cette géométrie complexe explique certaines caractéristiques inhérentes aux images panoramiques, notamment la magnification non uniforme et les distorsions géométriques qui limitent la précision des mesures directes sur ces images.
Évolution des récepteurs d’image
L’évolution technologique des récepteurs d’image a considérablement amélioré la qualité diagnostique des radiographies panoramiques :
- Films conventionnels : Utilisés historiquement, nécessitant un développement chimique
- Plaques photostimulables (PSP) : Système semi-numérique offrant une meilleure latitude d’exposition
- Capteurs numériques directs : Technologie CCD ou CMOS permettant une acquisition immédiate et une réduction significative de la dose d’irradiation
Les systèmes numériques modernes offrent de nombreux avantages, notamment la possibilité de post-traitement des images (ajustement du contraste, luminosité, zoom), la facilité de stockage et de transmission, ainsi qu’une réduction substantielle de la dose de rayonnement nécessaire.
Indications cliniques et utilisation diagnostique
La radiographie panoramique dentaire trouve de nombreuses applications en pratique clinique quotidienne, constituant souvent l’examen de première intention pour l’évaluation globale du système dentaire et maxillo-facial.
Bilan dentaire global et dépistage
L’orthopantomogramme permet une évaluation complète de la denture et des structures de soutien :
- Dénombrement et position des dents présentes
- Détection des anomalies de nombre (agénésies, dents surnuméraires)
- Évaluation de l’état des restaurations existantes
- Dépistage des lésions carieuses volumineuses (bien que les caries proximales débutantes soient mieux visualisées sur les radiographies rétro-alvéolaires)
- Évaluation de l’état parodontal global (niveau osseux)
Cette vision d’ensemble permet d’établir un plan de traitement initial et d’orienter vers des examens complémentaires plus ciblés si nécessaire.
Évaluation des pathologies osseuses et péri-apicales
La radiographie panoramique excelle dans la détection et l’évaluation des pathologies osseuses maxillo-faciales :
- Lésions inflammatoires péri-apicales (granulomes, kystes radiculaires)
- Kystes des maxillaires (dentigères, kératokystes, etc.)
- Tumeurs bénignes et malignes
- Anomalies de développement
- Fractures des maxillaires
Les lésions péri-apicales comme les granulomes apicaux et les kystes dentaires sont généralement bien visualisées, bien que des radiographies rétro-alvéolaires puissent être nécessaires pour une évaluation plus précise.
Planification des traitements orthodontiques et chirurgicaux
L’orthopantomogramme est un outil précieux pour la planification des traitements spécialisés :
- Orthodontie : Évaluation du développement dentaire, des dents incluses, des anomalies de position et de l’espace disponible
- Chirurgie orale : Planification de l’extraction de dents de sagesse et évaluation de leurs rapports avec les structures nobles (canal mandibulaire, sinus maxillaire)
- Implantologie : Évaluation préliminaire du volume osseux disponible (bien que le CBCT soit généralement nécessaire pour une planification précise)
- Chirurgie orthognatique : Analyse préliminaire des bases osseuses et des asymétries faciales
Pour ces applications, la radiographie panoramique fournit une vision globale qui permet d’orienter la planification, mais qui doit souvent être complétée par d’autres examens d’imagerie plus spécifiques.
Évaluation des structures anatomiques adjacentes
Au-delà des structures dentaires, la radiographie panoramique permet de visualiser et d’évaluer plusieurs structures anatomiques importantes :
- Sinus maxillaires : Détection d’opacités, d’épaississements muqueux, de communications bucco-sinusiennes
- Articulations temporo-mandibulaires : Évaluation préliminaire des condyles mandibulaires et des anomalies osseuses grossières
- Canal mandibulaire : Visualisation de son trajet et de ses rapports avec les racines dentaires
- Fosses nasales : Détection d’anomalies de développement ou de pathologies
Cette vision étendue de l’anatomie radiographique maxillo-faciale fait de la radiographie panoramique un outil de dépistage précieux pour des pathologies qui dépassent le cadre strictement dentaire.
Réalisation technique optimale et interprétation systématique
La qualité diagnostique d’une radiographie panoramique dépend fortement de sa réalisation technique. Une méthodologie rigoureuse est essentielle tant pour l’acquisition que pour l’interprétation radiographique dentaire.
Préparation du patient et positionnement
La préparation minutieuse du patient est cruciale pour obtenir une image de qualité optimale :
- Retrait de tous les objets métalliques (bijoux, lunettes, prothèses amovibles) susceptibles de créer des artefacts
- Positionnement du tablier plombé sous le cou pour protéger la thyroïde tout en évitant qu’il n’apparaisse sur l’image
- Instructions claires au patient concernant l’immobilité pendant l’acquisition
Le positionnement précis du patient dans l’appareil est déterminant pour la qualité de l’image :
- Alignement du plan de Francfort parallèlement au sol
- Positionnement des incisives dans le bloc de morsure
- Placement de la langue contre le palais pour éviter la superposition d’espaces aériens sur les racines des dents maxillaires
- Alignement de la colonne vertébrale pour éviter la superposition de son image fantôme sur la région antérieure
Un positionnement incorrect est la cause la plus fréquente d’images diagnostiquement inacceptables nécessitant une répétition de l’examen.
Paramètres d’exposition et contrôle qualité
Les paramètres d’exposition doivent être adaptés à la morphologie du patient et à l’indication clinique :
- Tension (kV) : Typiquement entre 60 et 90 kV, influençant le contraste de l’image
- Intensité (mA) : Généralement entre 4 et 10 mA, déterminant la densité de l’image
- Temps d’exposition : Variable selon les appareils, mais généralement entre 10 et 20 secondes pour une rotation complète
Les systèmes modernes disposent souvent de programmes prédéfinis adaptés aux différentes morphologies et aux différents types de patients (enfants, adultes, édentés), facilitant la sélection des paramètres optimaux.
Le contrôle qualité régulier des équipements est essentiel pour garantir la constance des performances et la sécurité des patients :
- Vérification de la qualité d’image à l’aide de fantômes de test
- Contrôle de la dose délivrée
- Maintenance préventive selon les recommandations du fabricant
Méthodologie d’interprétation systématique
L’interprétation radiographique dentaire doit suivre une approche méthodique et systématique pour éviter les erreurs diagnostiques :
- Évaluation de la qualité technique : Vérifier le positionnement, le contraste, la densité et la présence éventuelle d’artefacts
- Examen des structures dentaires : Évaluer chaque dent (couronne, racine, espace parodontal, lamina dura)
- Évaluation de l’os alvéolaire : Rechercher des signes de perte osseuse horizontale ou verticale
- Examen des structures anatomiques : Canal mandibulaire, foramen mentonnier, sinus maxillaires, ATM
- Recherche de pathologies : Lésions radiotransparentes ou radio-opaques, fractures, corps étrangers
- Analyse comparative : Comparer les structures bilatérales pour détecter les asymétries
Cette approche systématique permet de maximiser la valeur diagnostique de l’examen tout en minimisant le risque d’omissions.
Artefacts et limitations diagnostiques
Malgré ses nombreux avantages, la radiographie panoramique présente certaines limitations inhérentes à sa technique d’acquisition qu’il est essentiel de connaître pour éviter les erreurs d’interprétation.
Principaux artefacts et leur gestion
Les artefacts radiographiques panoramiques peuvent significativement altérer la qualité diagnostique des images :
- Artefacts métalliques : Causés par les restaurations dentaires, les implants ou les bijoux, ils apparaissent sous forme de zones radio-opaques avec des traînées sombres. La prévention passe par le retrait des objets amovibles avant l’examen.
- Images fantômes : Projections secondaires d’objets denses situés du côté opposé à leur position réelle. Un positionnement correct du patient permet de minimiser ce phénomène.
- Artefact de l’espace aérien palato-glossal : Zone radiotransparente se projetant sur les racines des dents maxillaires lorsque la langue n’est pas correctement positionnée contre le palais.
- Artefacts de mouvement : Flou cinétique causé par les mouvements du patient pendant l’acquisition, nécessitant parfois de répéter l’examen.
La reconnaissance de ces artefacts est essentielle pour éviter les erreurs diagnostiques, comme la confusion entre un espace aérien et une lésion péri-apicale.
Distorsion géométrique et magnification
La géométrie d’acquisition de la radiographie panoramique induit inévitablement des phénomènes de distorsion et de magnification :
- Magnification horizontale et verticale non uniforme (généralement entre 1,2 et 1,5 fois)
- Distorsion plus importante dans les régions antérieures et postérieures extrêmes
- Superposition des structures dans la région des prémolaires
Ces caractéristiques limitent la précision des mesures directes sur les images panoramiques, particulièrement importantes à considérer dans la planification implantaire.
Limites de détection pour certaines pathologies
Certaines pathologies sont difficiles à détecter sur une radiographie panoramique en raison de ses limitations intrinsèques :
- Caries proximales débutantes (mieux visualisées sur les radiographies rétro-alvéolaires)
- Lésions péri-apicales de petite taille, particulièrement dans la région maxillaire antérieure
- Fractures radiculaires fines
- Détails de l’anatomie canalaire en endodontie
- Résorptions radiculaires externes débutantes
La connaissance de ces limitations est essentielle pour orienter vers des examens complémentaires plus adaptés lorsque ces pathologies sont suspectées cliniquement.
Radioprotection et considérations dosimétriques
La radioprotection dentaire est un aspect fondamental de la pratique radiologique moderne, guidée par les principes de justification, d’optimisation et de limitation des doses.
Principes ALARA et optimisation des doses
Le principe ALARA (As Low As Reasonably Achievable) guide toute pratique impliquant des rayonnements ionisants. Pour la radiographie panoramique, son application repose sur plusieurs stratégies :
- Sélection appropriée des patients et justification de chaque examen
- Utilisation de récepteurs numériques haute sensibilité
- Optimisation des paramètres d’exposition (kV, mA, temps)
- Collimation adaptée au champ d’examen nécessaire
- Réalisation technique rigoureuse pour éviter les répétitions
La dosimétrie radiographie dentaire montre que la dose efficace d’une radiographie panoramique se situe généralement entre 2,7 et 24 μSv, ce qui est relativement faible comparée à d’autres examens radiologiques, mais non négligeable dans une perspective de radioprotection.
Mesures de protection pour le patient et le personnel
La protection du patient repose sur plusieurs mesures :
- Utilisation systématique d’un tablier plombé, idéalement avec protection thyroïdienne
- Adaptation des paramètres d’exposition à la morphologie du patient
- Respect des fréquences recommandées pour les examens de routine
- Considérations particulières pour les populations sensibles (enfants, femmes enceintes)
Pour le personnel, les mesures de protection incluent :
- Distance de sécurité pendant l’exposition (généralement derrière une paroi plombée)
- Port de dosimètres individuels pour le suivi de l’exposition professionnelle
- Formation continue en radioprotection
Cadre réglementaire et responsabilités professionnelles
La réalisation d’examens radiologiques s’inscrit dans un cadre réglementaire strict qui définit les responsabilités des professionnels :
- Obligation de formation initiale et continue en radioprotection
- Désignation d’une Personne Compétente en Radioprotection (PCR) dans chaque cabinet
- Contrôles de qualité périodiques des installations
- Traçabilité des doses délivrées et justification de chaque examen
- Information claire du patient sur les bénéfices et risques de l’examen
Le respect de ces obligations légales et déontologiques est essentiel pour une pratique radiologique sécurisée et éthique.
Avancées technologiques et perspectives futures
L’imagerie dentaire connaît une évolution constante, avec des innovations qui transforment progressivement la pratique radiologique et élargissent les possibilités diagnostiques.
Évolution des capteurs et amélioration de la qualité d’image
Les avancées technologiques dans le domaine des capteurs numériques ont considérablement amélioré la qualité d’image radiographie panoramique :
- Augmentation de la résolution spatiale (jusqu’à 5-10 paires de lignes par millimètre)
- Amélioration du rapport signal/bruit
- Extension de la dynamique d’exposition, réduisant les risques de sous ou surexposition
- Développement de capteurs à conversion directe, éliminant certaines étapes intermédiaires sources de dégradation du signal
Ces améliorations permettent d’obtenir des images de meilleure qualité diagnostique tout en réduisant la dose de rayonnement délivrée au patient.
Intelligence artificielle et aide au diagnostic
L’intégration de l’intelligence artificielle (IA) dans l’interprétation radiographique dentaire représente une révolution prometteuse :
- Détection automatisée des pathologies (caries, lésions péri-apicales, perte osseuse)
- Segmentation des structures anatomiques
- Amélioration de la qualité d’image par réduction du bruit et correction des artefacts
- Analyse comparative avec des examens antérieurs pour détecter les changements subtils
- Suggestion de diagnostics différentiels basés sur les caractéristiques radiographiques
Ces systèmes d’aide au diagnostic ne remplacent pas l’expertise du praticien mais constituent des outils complémentaires précieux pour améliorer la fiabilité diagnostique et réduire le risque d’erreurs d’interprétation.
Intégration avec d’autres modalités d’imagerie
L’avenir de l’imagerie dentaire réside dans l’intégration multimodale, combinant les avantages de différentes techniques :
- Fusion CBCT-panoramique : Combinaison de la vue d’ensemble de la panoramique avec les détails tridimensionnels du CBCT
- Intégration avec l’imagerie optique intra-orale : Superposition des données radiographiques avec les scans 3D de surface pour une planification plus précise
- Corrélation avec l’imagerie fonctionnelle : Association des données morphologiques avec des informations sur le métabolisme osseux
Cette approche intégrée permet une vision plus complète et plus précise des structures dento-maxillaires, facilitant le diagnostic et la planification thérapeutique.
Comparaison avec les autres modalités d’imagerie dentaire
Pour une utilisation optimale de l’imagerie dentaire, il est essentiel de comprendre les avantages et limites de chaque modalité et de savoir les utiliser de manière complémentaire.
Radiographie panoramique versus CBCT
La comparaison orthopantomogramme vs CBCT met en évidence des différences fondamentales :
| Caractéristique | Radiographie panoramique | CBCT |
|---|---|---|
| Dimensionnalité | 2D | 3D |
| Dose efficace | 2,7-24 μSv | 5-1000 μSv (selon le champ) |
| Résolution spatiale | Modérée | Élevée |
| Coût | Modéré | Élevé |
| Distorsion | Significative | Minime |
| Applications principales | Dépistage, vue d’ensemble | Planification précise, évaluation 3D |
Le CBCT offre une supériorité indéniable en termes d’information diagnostique, particulièrement pour la planification implantaire, l’endodontie complexe et l’évaluation des pathologies osseuses, mais au prix d’une dose plus élevée et d’un coût supérieur.
Place des radiographies intra-orales
Les radiographies intra-orales (rétro-alvéolaires, bite-wings, occlusales) conservent une place importante dans l’arsenal diagnostique :
- Supériorité pour la détection des caries proximales débutantes
- Meilleure résolution pour l’évaluation des lésions péri-apicales
- Précision accrue pour l’évaluation de l’anatomie canalaire en endodontie
- Dose plus faible (1-8 μSv par cliché)
- Possibilité d’angulations multiples pour contourner les superpositions
Ces examens sont souvent complémentaires à la radiographie panoramique, permettant une exploration ciblée des zones d’intérêt identifiées sur la vue d’ensemble.
Stratégie d’utilisation rationnelle des différentes techniques
Une approche rationnelle de l’imagerie dentaire repose sur une utilisation hiérarchisée et complémentaire des différentes techniques :
- Examen initial : Radiographie panoramique pour une évaluation globale
- Examens ciblés : Radiographies intra-orales pour explorer des zones spécifiques avec plus de précision
- Examens spécialisés : CBCT pour les cas complexes nécessitant une évaluation tridimensionnelle
Cette stratégie « en entonnoir » permet d’optimiser l’information diagnostique tout en respectant le principe ALARA de radioprotection.
Applications spécifiques en implantologie et chirurgie orale
Certains domaines de la dentisterie bénéficient particulièrement de l’apport de la radiographie panoramique, notamment l’implantologie et la chirurgie orale.
Évaluation pré-implantaire et limites
La planification implantaire radiographique commence souvent par une radiographie panoramique qui permet :
- Une évaluation globale du volume osseux disponible
- L’identification des structures anatomiques importantes (canal mandibulaire, sinus maxillaire)
- La détection de pathologies osseuses contre-indiquant l’implantation immédiate
- L’évaluation de la hauteur osseuse résiduelle
Cependant, cette évaluation présente des limites importantes :
- Impossibilité d’évaluer la dimension vestibulo-linguale de l’os
- Distorsion et magnification non uniforme compliquant les mesures précises
- Difficulté à évaluer la qualité osseuse
- Visualisation imprécise de l’inclinaison des procès alvéolaires
Ces limitations justifient généralement le recours au CBCT pour une planification implantaire précise, la radiographie panoramique servant principalement d’examen de dépistage initial.
Chirurgie des dents incluses et évaluation des rapports anatomiques
La radiographie panoramique est particulièrement utile pour l’évaluation des dents incluses, notamment les troisièmes molaires :
- Visualisation de la position et de l’orientation des dents incluses
- Évaluation préliminaire des rapports avec le canal mandibulaire
- Détection des pathologies associées (kystes folliculaires, résorptions des dents adjacentes)
- Évaluation de l’accessibilité chirurgicale
Pour l’extraction de dents de sagesse, l’orthopantomogramme permet d’identifier les cas à risque nécessitant une évaluation CBCT complémentaire, notamment en présence de signes radiographiques suggérant une proximité étroite avec le canal mandibulaire.
Suivi post-opératoire et détection des complications
La radiographie panoramique constitue également un outil précieux pour le suivi post-opératoire en chirurgie orale et en implantologie :
- Évaluation de l’ostéointégration implantaire
- Détection des complications osseuses (déhiscences, fenestrations)
- Suivi de la cicatrisation après chirurgie d’extraction ou kystectomie
- Dépistage des complications tardives (péri-implantite, récidives kystiques)
Sa capacité à offrir une vue d’ensemble permet un suivi global de l’évolution post-opératoire, complété si nécessaire par des examens plus ciblés en cas d’anomalie détectée.
Conclusion
La radiographie panoramique dentaire demeure un pilier fondamental de l’imagerie dentaire moderne, offrant une vision globale des structures maxillo-faciales essentielle au diagnostic et à la planification thérapeutique. Malgré l’émergence de techniques tridimensionnelles plus sophistiquées comme le CBCT, elle conserve une place privilégiée dans l’arsenal diagnostique du chirurgien-dentiste en raison de son excellent rapport bénéfice/risque, de sa disponibilité et de sa capacité à fournir une quantité considérable d’informations diagnostiques pour une dose d’irradiation relativement faible.
La maîtrise des principes techniques, des indications cliniques, des limites inhérentes et des critères d’interprétation de cette modalité d’imagerie est essentielle pour en optimiser l’utilisation clinique. L’intégration des avancées technologiques, notamment la numérisation et l’intelligence artificielle, ouvre de nouvelles perspectives pour améliorer encore la valeur diagnostique de cet examen tout en réduisant davantage la dose délivrée au patient.
Dans une approche moderne de l’imagerie dentaire, la radiographie panoramique s’inscrit dans une stratégie diagnostique hiérarchisée et complémentaire, où chaque modalité est utilisée selon ses forces spécifiques, guidée par les principes de justification et d’optimisation qui sont au cœur d’une pratique radiologique responsable.
Laisser un commentaire
